您現在的位置:首頁 / 產品展示 / 電伴熱配件
防爆溫度控制器
防爆溫度控制器
產品名稱:防爆溫度控制器
產品型號:BJW防爆溫度控制器
產品價格:電議
商標品牌:安邦
產品認證:EX
主要用途:適用于二區爆炸性氣體混合物T1-T4溫度級別場合自動控制管線或罐體的介質工藝溫度。
詳細說明

    防爆溫度控制器按照GB3836-2000《爆炸性環境用防爆電氣設備》的有關規定制造,防爆標志“EⅡBT4”,產品分陸用和船用兩類,適用于二區爆炸性氣體混合物T1-T4溫度級別場合自動控制管線或罐體的介質工藝溫度。

1、 產品主要技術參數

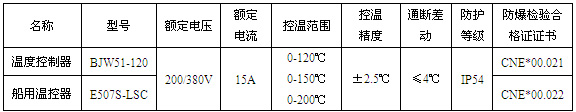

產品主要技術參數

2、 產品簡介

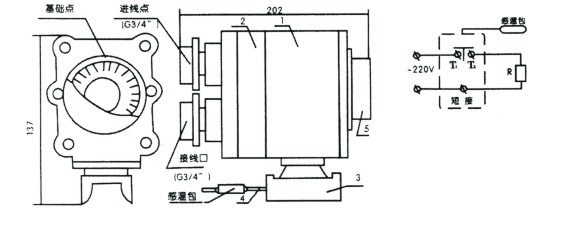

     溫度器主要由芯盒1.接線盒;2.盒座;3.控溫元件和測溫毛細管;4.溫度調節盒;5.膠封材料等組成。芯盒里裝有控溫元件。控溫元件調節軸和測溫毛細管采用隔爆結構和膠封結構,供控制電纜的進線和出線使用。產品結構見下圖:

安邦集團

說明:1.虛線框表示溫控器接線盒,T1,T2溫控器觸點;2.R在單相回路中表示電熱帶,在三相回路中表示交流接觸器線圈

3、溫控器工作原理
     溫控器感溫包接觸到的被控介質溫度升高時,溫包中的液體受熱膨脹,當被控介質超過設定溫度時,T1、T2觸點斷開,于是自動切斷電源,停止伴熱。此時,感溫包溫度慢慢降低;當溫度低于設定溫度時,觸點T1、T2重新閉合,又自動回復送電。

4、溫控器的安裝使用與維護
   (1)打開溫控器接線盒蓋,擰下接套,將進、出線電纜各自穿過接套、壓圈、橡膠密封圈進入接線腔。
   (2)在工作電壓為220V/110V的單項系統中,將進、出線中各自一根芯線分別裝在“T1”和“T2”接線柱上,剩下的一根進線和一根出線接在“短接”線柱上,然后擰緊線蓋螺釘。
   (3)在380V三相系統中,必須增加一只交流接觸器KM,將其主接觸點接入負載回路,溫控器的觸點T1、T2接入220V或380V的控制回路,通過KM線圈得電、失電來控制負荷回路的通與斷。安裝時,來自配電箱的一根二芯控制電纜通過一只線嘴進入接線腔,接在溫控器T1、T2觸點上,另一只線嘴空著不用。

其電氣原理見下圖:

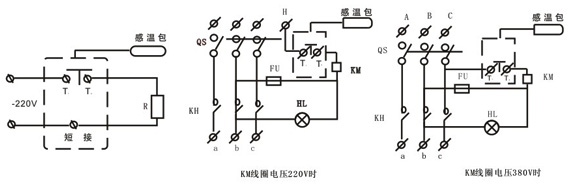

 防爆溫度控制器電氣原理圖

QS-斷路器; FU-熔斷器; KM-交流接觸器; T1、T2-溫控器觸點; HL-通電指示燈

說明:1.虛線框表示溫控器接線盒,T1、T2溫控器觸點; 2.R在單相回路中表示電熱帶,在三相回路中表示交流接觸器線圈

(4)打開溫度調節蓋,將旋鈕上的介質工藝溫度數對準芯殼上的紅色上基準點,然后上緊盒蓋螺釘。
(5)將盒座用管卡固定在管道的適當部位(一般在電源接線盒附件),并將測溫毛細管用耐熱壓敏膠帶敷設在被測管管表面,感溫包用鋁箔膠帶緊貼在管道被測溫度的部位上,并用耐熱壓敏膠帶扎牢。測溫毛細管安裝部位應遠離電伴熱帶,以防誤動作。
(6)電源線接入電網,控制線通過防爆電源接線盒接入電伴熱帶,檢查無誤后即可送電工作。
(7)溫控器安裝注意事項
     a、感溫包只能水平安裝、盒垂直向下安裝,否則會出現溫度不穩定現象。
     b、接線盒如有變形、裂痕盒損壞,應停止使用,更換新的溫控器
(8)溫控元件是否正常工作的判斷方法
     將萬用表電阻檔接觸“T1”、“T2”觸點:從低到高轉動調溫旋轉,在氣溫刻度線附件(溫包放在空氣中)能聽到“卟卟”觸點開閉響聲,且萬用表指針由“斷→通”,則表示正常;若指針不動,表示溫控元件已壞。

國家電伴熱生產基地,國際伴熱帶制造專家;傾力打造國內最大規模電伴熱產業集群
